HONEYWELL CC-TAIX01 模拟量输入模块
- 品牌：HONEYWELL
- 型号：CC-TAIX01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

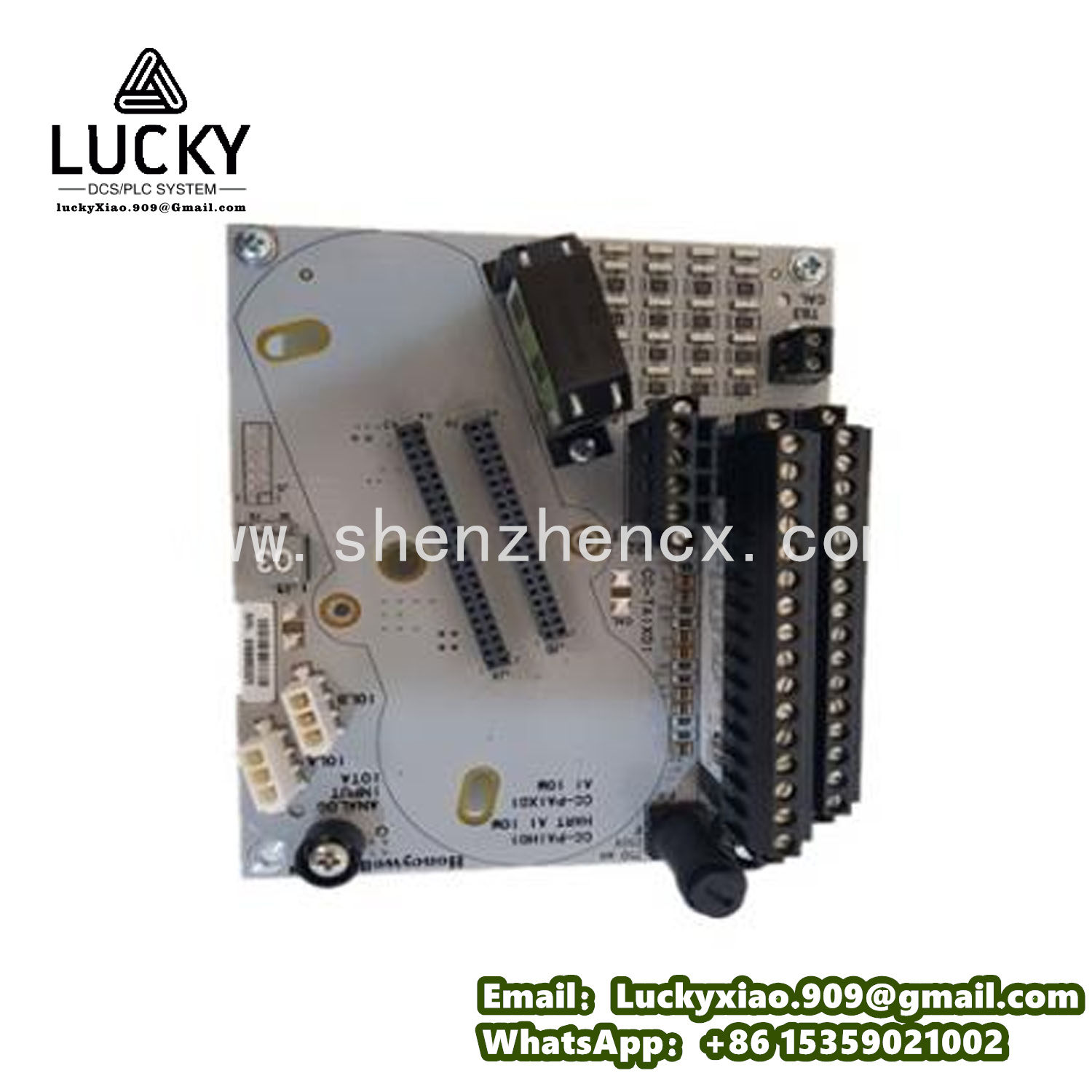

HONEYWELL CC-TAIX01 模拟量输入模块
一、产品说明
HONEYWELL CC-TAIX01是霍尼韦尔Experion PKS C300控制系统中的高性能模拟量输入模块，相当于生产过程的“精准数据采集器”，主要用于将工业现场温度、压力、流量、液位等传感器输出的模拟信号，转换为控制系统可识别的数字信号，实时上传至控制器，为生产参数的调节与安全监控提供可靠数据支撑。
它的核心功能是“通过多路独立通道同步采集传感器信号（如4-20mA电流信号、热电阻/热电偶信号），经过内部滤波、放大及高精度A/D转换后，将数字信号快速传输至C300控制器；同时具备通道级故障诊断功能，当传感器断线、信号超量程或模块异常时，立即触发报警并上传故障信息，避免数据失真导致的控制失误”。比如在炼油厂加热炉控制中，CC-TAIX01可同时采集炉温、炉膛压力、燃料流量3类关键参数，一旦炉温接近上限，控制器迅速调整燃料供给，防止超温事故。
在工业场景中，它的实用优势十分明显：
- 信号适配灵活：支持电流、电压、热电阻、热电偶等多种信号类型，单通道可独立配置，无需额外信号变送器，能直接对接现场绝大多数模拟量传感器。
- 采集精度高：采用24位高精度A/D转换芯片，采集精度≤±0.02%，能捕捉到参数的细微波动（如压力从10MPa变化至10.001MPa），保障数据真实性。
- 抗干扰能力强：具备光电隔离和电磁屏蔽设计，能抵御车间电机、变频器产生的强电磁干扰，在复杂工业环境中仍保持信号稳定，避免数据跳变。
- 易集成易维护：采用C300系统标准卡件设计，直接插入控制器机架即可使用；每路通道自带LED指示灯，“绿灯亮”表示采集正常，“红灯亮”表示故障，维护人员可快速定位问题。
以食品饮料生产线为例，CC-TAIX01的8路通道分别连接8台杀菌机的温度传感器（K型热电偶），实时采集每台设备的杀菌温度。当某台杀菌机温度低于121℃（食品杀菌标准）时，模块立即上报故障，控制器触发升温程序并暂停该设备进料，确保产品杀菌达标，避免批次质量问题。
二、关键技术参数
参数类别 | 具体细节 |
|---|---|
适配场景 | 炼油、化工、食品、制药、电厂等工业的温度、压力、流量、液位参数采集，适配Experion PKS C300系统 |
输入通道 | 8路独立通道，通道间电气隔离（隔离电压2500V AC） |
支持信号类型 | 电流：4-20mA DC；电压：0-10V DC；热电阻：PT100、Cu50；热电偶：K、J、T、E型 |
采集精度 | 电流/电压信号：≤±0.02%满量程；热电阻：≤±0.1℃；热电偶：≤±0.2℃ |
采集速率 | 每通道最高100次/秒，8通道同步采集无延迟 |
抗干扰性能 | 共模抑制比（CMRR）≥120dB；差模抑制比（DMRR）≥60dB；具备浪涌保护（±2kV） |
故障诊断 | 支持通道开路、信号超量程、模块过温、电源故障诊断；故障信息通过FTE总线上传 |
供电与通信 | 供电：通过C300机架背板取电（5V DC）；通信：霍尼韦尔FTE工业以太网，数据延迟≤1ms |
工作环境 | 温度：0℃~60℃；相对湿度：5%~95%（无凝露）；防护等级：IP20（需安装在控制柜内） |
物理规格 | 尺寸：140mm×80mm×35mm（长×宽×高）；重量：约300g；安装方式：C300系统机架卡式安装 |
认证标准 | CE认证、UL认证、IEC 61010工业安全标准、ISO 9001质量认证 |
三、系统集成说明
HONEYWELL CC-TAIX01是Experion PKS C300控制系统的“数据采集前端”，集成需与C300控制器、现场传感器配套，遵循工业控制系统安装规范，核心步骤及注意事项如下：
1. 集成步骤（含安全要点）
- 停机断电：停止相关生产工序，切断C300控制系统总电源，挂“设备维护中”标识，避免带电接线损坏模块或传感器。
- 模块安装：将模块对准C300控制器机架的卡件插槽，沿导轨平稳推入，直至卡扣锁定，确保模块与背板金手指接触良好；安装位置远离电源模块和散热风扇，减少发热影响。
- 传感器接线：通过模块前端端子排连接现场传感器，电流/电压信号需区分正负极（反接会导致无采集数据），热电偶信号需注意“正负极”和“补偿导线”匹配，热电阻信号需避免三线制接线错误。
- 系统配置：通过霍尼韦尔Control Builder软件连接C300控制器，对CC-TAIX01进行参数配置——设置每路通道的信号类型（如K型热电偶）、采集量程（如0-300℃）、报警阈值（如高温报警280℃）。
- 通电测试：恢复系统供电，观察模块LED指示灯（每路“绿灯亮”为正常，“红灯亮”为故障）；用标准信号发生器输入测试信号（如12mA电流），检查控制器接收的数字值与标准值是否一致。
- 负载试运行：启动生产工序，实时监测模块采集的参数数据，确认数据稳定、无跳变，与现场实际参数（如用手持测温仪比对）一致，集成完成。
2. 日常维护要点
- 每日通过系统HMI和模块指示灯，检查各通道采集状态，重点关注关键参数（如反应釜温度）的数据稳定性，无异常报警。
- 每月检查传感器接线端子是否松动（尤其振动较大的设备传感器），用干布清洁模块表面灰尘，避免灰尘堆积影响散热。
- 每季度对模块进行精度校准：用标准信号发生器输入25%、50%、75%、100%满量程信号，通过软件确认采集值与标准值误差≤±0.02%，超差则进行软件校准。
- 定期备份模块配置参数（通过Control Builder软件导出），便于模块故障更换时快速恢复配置，减少停机时间。
- 若出现通道故障，先排查传感器是否正常（如用万用表测传感器输出信号），再检查接线，最后判断模块是否故障，避免盲目更换。
示例：在化工反应釜控制系统中，CC-TAIX01的4路通道分别连接反应釜的温度（K型热电偶）、压力（4-20mA传感器）、液位（4-20mA传感器）及搅拌转速（0-10V传感器）。控制系统通过模块实时采集数据，当温度超200℃或压力超8MPa时，立即触发冷却系统和泄压阀动作，确保反应过程安全可控。
四、同品牌相关型号推荐
霍尼韦尔模拟量输入模块按通道数、信号类型、适配系统划分多个型号，可根据采集需求灵活选择，核心推荐如下：
型号 | 核心差异及适用场景 |
|---|---|
HONEYWELL CC-TAIX02 | 16通道高密度型，适合多参数集中采集的大型系统（如化工园区中央控制室），节省机架空间 |
HONEYWELL CC-TAIX03 | 防爆专用型，通过ATEX Zone 1认证，防护等级IP65，适合化工防爆区、油气田等易燃易爆环境 |
HONEYWELL CC-TAIX04 | 高速采集型，每通道采集速率500次/秒，适合快速变化参数的监测（如汽轮机振动、瞬时流量） |
HONEYWELL TC-IAH161 | Experion PKS早期系统适配型，16路电流/电压输入，适合老旧系统升级改造 |
HONEYWELL 51304650-100 | TPS/TDC3000系统专用型，支持热电阻/热电偶信号，适合老系统传感器数据采集 |
HONEYWELL CC-TAIX05 | 宽温适配型，工作温度扩展至-20℃~70℃，适合寒冷地区户外控制柜或高温车间（如钢铁厂转炉） |
HONEYWELL CC-TAIX06 | 冗余采集型，双模块热备设计，适合核电厂、半导体等关键场景，确保数据采集不中断 |
