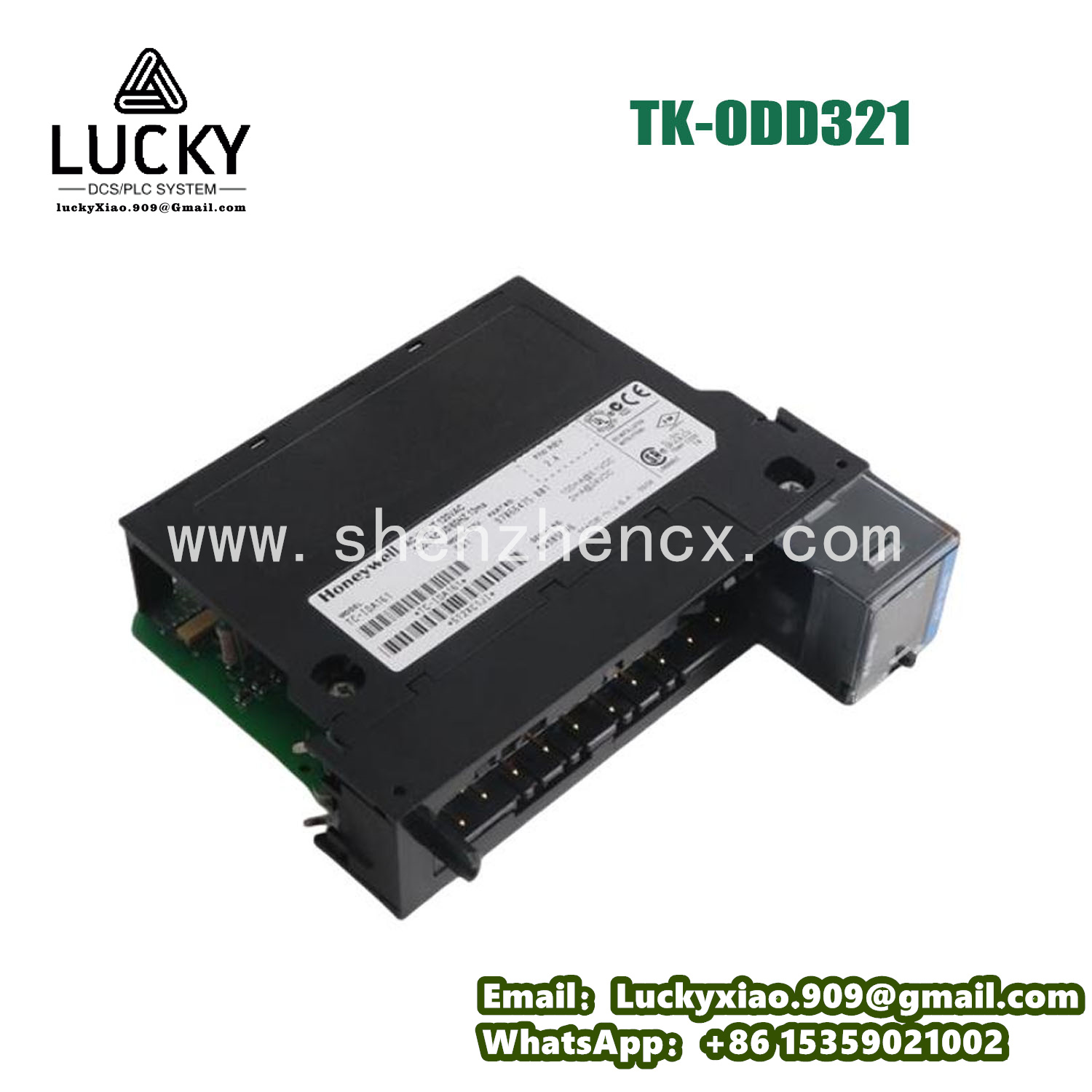

HONEYWELL TK-ODD321 数字量输出模块
- 品牌：HONEYWELL
- 型号：TK-ODD321
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
HONEYWELL TK-ODD321 数字量输出模块
一、产品说明
HONEYWELL TK-ODD321是霍尼韦尔TPS/TDC3000控制系统中的32通道数字量输出模块，相当于控制系统的“动作执行指令器”，主要用于将控制器下发的数字控制信号，转换为现场执行元件（如电磁阀、接触器、指示灯）能识别的开关信号，实现对生产设备的启停、阀门的开关等逻辑控制，是工业自动化中“指令落地”的核心部件。
它的核心功能是“通过32路独立通道，接收控制器的数字指令（通/断信号），驱动对应通道输出开关量信号（继电器触点或晶体管信号），控制执行元件动作；同时具备通道故障诊断功能，当执行元件短路或模块过温时，能快速切断输出并报警，避免设备损坏”。比如在供水系统中，TK-ODD321可接收控制器信号，通过8路通道分别控制8台水泵的启停，当某台水泵过载时，对应通道立即报警并切断输出，保护水泵电机。
在工业控制场景中，它的实用优势十分突出：
- 多通道集中控制：32路独立通道可同时控制多个执行元件，通道间相互隔离，避免一处故障影响整体系统，适合生产线多设备联动控制（如瓶装生产线的灌装、封盖、贴标设备控制），减少模块使用数量，节省控制柜空间。
- 输出类型灵活：支持继电器输出和晶体管输出两种模式（部分通道可切换），继电器输出适配220V AC大功率设备（如接触器），晶体管输出适配24V DC小功率设备（如电磁阀），无需额外搭配转接模块。
- 高可靠性保护：每路通道自带过流、短路保护，模块整体具备过温保护；继电器触点采用银合金材质，使用寿命超100万次，能适应工业现场频繁启停的需求。
- 易监控易维护：每路通道配备LED指示灯，“红灯亮”表示通道输出闭合，“绿灯亮”表示输出断开，“黄灯亮”表示通道故障；支持热插拔功能，更换模块时无需停机，降低生产中断风险。
以汽车零部件装配线为例，TK-ODD321的32路通道分别连接12台装配机器人的启停控制端、8个夹紧气缸的电磁阀、6个工位的指示灯及6个故障报警器。当控制器下发“装配启动”指令时，对应通道输出信号，机器人启动、气缸夹紧工件，工位指示灯变绿；若某台机器人故障，模块立即切断该机器人控制信号，触发对应报警器，确保生产安全。
二、关键技术参数
参数类别 | 具体细节 |
|---|---|
适配场景 | 汽车制造、化工、电厂、机械加工等工业的设备启停、阀门开关、指示灯控制，适配霍尼韦尔TPS/TDC3000系统 |
输出通道 | 32路独立通道，通道间电气隔离（隔离电压2500V AC） |
输出类型及规格 | 继电器输出（16路）：AC 250V/5A、DC 30V/5A；晶体管输出（16路）：DC 24V/2A（NPN型） |
响应时间 | 继电器输出≤10ms，晶体管输出≤1ms |
保护功能 | 每路通道过流（≥6A）、短路保护；模块过温（≥85℃）保护；输出反接保护 |
故障诊断 | 支持通道短路、执行元件过载、模块过温诊断；故障信号通过系统总线上传至控制器 |
继电器寿命 | 机械寿命≥1000万次，电寿命≥100万次（额定负载下） |
供电与通信 | 供电：通过TPS系统机架背板取电（24V DC）；通信：霍尼韦尔LCN总线，数据传输延迟≤2ms |
工作环境 | 温度：0℃~60℃；相对湿度：5%~95%（无凝露）；防护等级：IP20（需安装在控制柜内） |
物理规格 | 尺寸：220mm×120mm×40mm（长×宽×高）；重量：约1.2kg；安装方式：TPS系统标准机架卡式安装 |
认证标准 | CE认证、UL认证、IEC 61010工业安全标准、ATEX Zone 2防爆认证 |
三、系统集成说明
HONEYWELL TK-ODD321是TPS/TDC3000控制系统的“指令执行终端”，集成需与系统机架、控制器及现场执行元件配套，遵循工业电气控制规范，核心步骤及注意事项如下：
1. 集成步骤（含安全要点）
- 停机断电：停止相关生产设备，切断控制系统及执行元件的电源，挂“电气施工”标识，避免带电接线导致短路或触电。
- 模块安装：将模块对准TPS系统机架的卡件插槽，沿导轨平稳推入，直至卡扣锁定，确保模块与背板接触良好；安装位置需远离大功率接触器（减少电磁干扰），预留10cm以上散热空间。
- 输出接线：通过模块前端端子排，将继电器输出通道连接至220V AC设备（如接触器），晶体管输出通道连接至24V DC设备（如电磁阀）；注意继电器触点的“常开/常闭”选型，接线需拧紧，避免虚接发热。
- 系统配置：通过霍尼韦尔HMI组态软件连接控制器，对TK-ODD321进行参数配置——设置每路通道的输出类型（继电器/晶体管）、故障保护阈值（如过流6A触发保护）、联动逻辑（如设备故障时自动切断输出）。
- 通电测试：恢复电源，观察模块LED指示灯（通道状态与配置一致为正常）；通过控制器下发“通/断”指令，检查执行元件动作是否与指令匹配，无卡顿或延迟。
- 负载试运行：启动生产设备，模拟各类工作场景（如正常启停、故障触发），确认模块输出稳定、保护功能可靠，集成完成。
2. 日常维护要点
- 每日通过模块指示灯和系统HMI，检查各通道输出状态，确保执行元件动作与指令一致，无异常报警。
- 每月检查接线端子是否松动（尤其继电器输出通道，大电流易导致松动），用压缩空气清洁模块表面灰尘，避免散热不良。
- 每季度测试继电器触点性能：用万用表测量触点通断电阻（正常应≤0.1Ω），若电阻过大，及时更换继电器模块。
- 定期备份模块配置参数（通过组态软件导出），便于模块故障时快速恢复；更换模块时需选用同型号产品，避免兼容性问题。
- 若出现通道故障，先断开执行元件电源，用万用表排查元件是否短路，再检查模块通道输出，定位故障源头。
示例：在化工储罐区控制系统中，TK-ODD321的16路继电器通道控制16台储罐的进料阀（220V AC电磁阀），16路晶体管通道控制16台液位报警器（24V DC）。当某储罐液位达到上限时，控制器通过模块切断该储罐进料阀输出信号，同时触发报警器，防止物料溢出，整个过程响应时间≤5ms，控制精准可靠。
四、同品牌相关型号推荐
霍尼韦尔数字量输出模块按通道数、输出类型、适配系统划分多个型号，可根据控制需求灵活选择，核心推荐如下：
型号 | 核心差异及适用场景 |
|---|---|
HONEYWELL TK-ODD161 | 16通道经济型，全继电器输出，适合控制设备数量少的小型系统（如实验室反应装置），成本更低 |
HONEYWELL TK-ODD641 | 64通道高密度型，全晶体管输出，适合大规模分布式控制（如电子厂流水线的多个电磁阀控制） |
HONEYWELL TK-ODD322 | 防爆增强型，通过ATEX Zone 1认证，防护等级IP65，适合化工防爆区、油气田等易燃易爆环境 |
HONEYWELL TC-ODO321 | Experion PKS系统专用型，支持PROFINET通信，可远程监控通道状态，适合智慧工厂升级改造 |
HONEYWELL 51305046-100 | 大功率输出型，继电器输出电流提升至10A，可直接控制小型电机（如输送泵），无需额外接触器 |
HONEYWELL TK-ODD323 | 宽温适配型，工作温度扩展至-40℃~70℃，适合寒冷地区户外控制柜（如北方风电设备控制） |
HONEYWELL TK-ODD324 | 冗余输出型，每路通道配备双输出回路，一路故障时另一路无缝切换，适合核电厂、医院等关键场景 |
