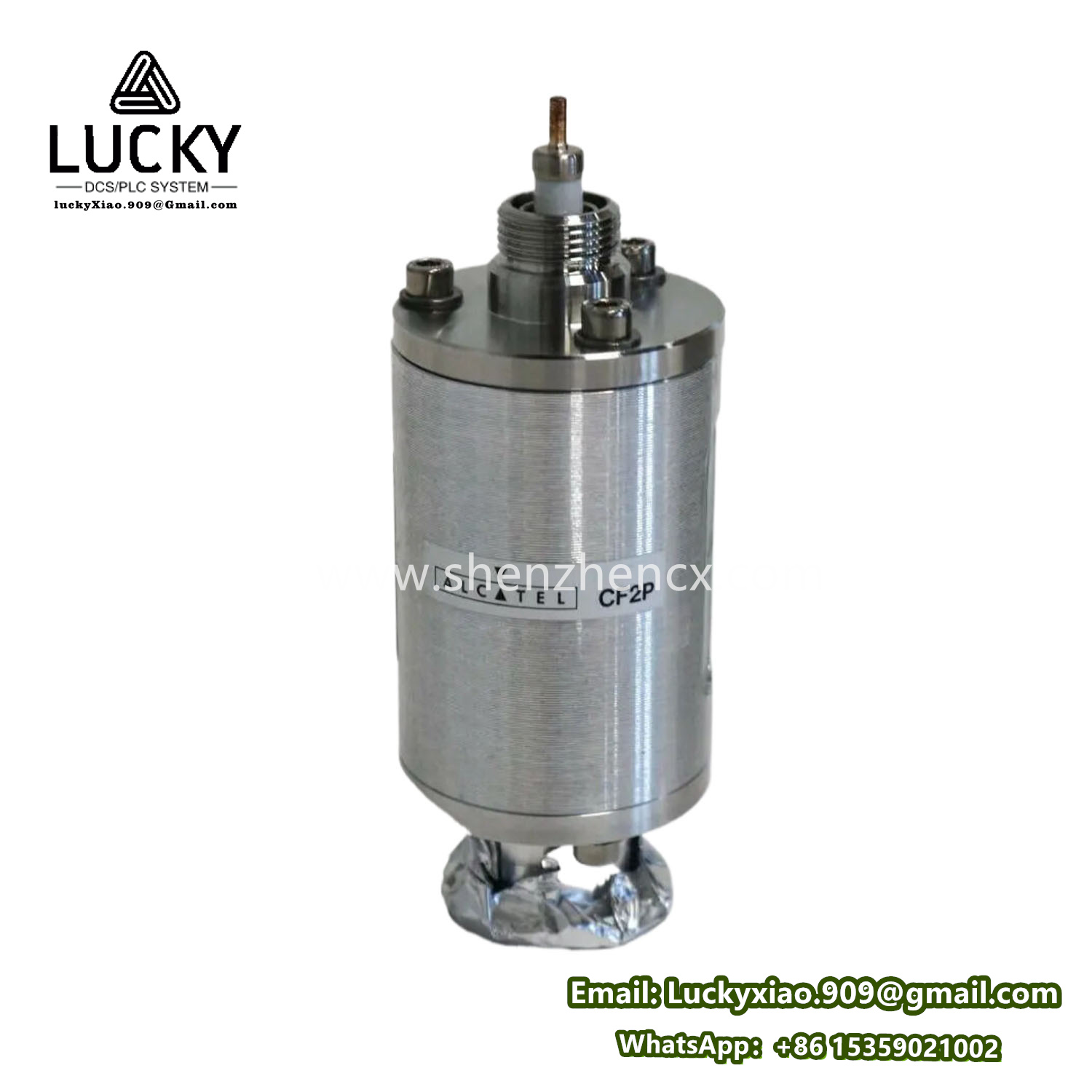

Alcatel CF2P 无油干式双级旋片真空泵

Alcatel CF2P 无油干式双级旋片真空泵

产品说明

Alcatel CF2P 是一款 无油干式双级旋片真空泵，采用 自润滑石墨旋片技术，极限真空 <0.1 mbar，抽速 2.1 m³/h（50Hz），专为 实验室设备、分析仪器、医疗装置 等需要 洁净无油真空 的场景设计。通过 对称双级压缩结构 和 零油污设计，解决了传统油泵的污染问题，可直接排放大气。

产品系列与定位

核心参数与规格

核心特征

1. 革命性干式技术
   • 石墨自润滑旋片：彻底摒弃润滑油，杜绝 碳氢污染
   • 双级压缩结构：一级预压缩 + 二级精压缩，效率提升 30%
2. 精密制造工艺
   • 硬质阳极化铝合金泵腔：表面硬度 HV 400，耐磨耐腐蚀
   • 纳米级转子动平衡：振动幅度 <1 μm（ISO 1940 G2.5级）
3. 智能保护机制
   • 过热保护：内置双金属片（>120℃自动断电）
   • 过载保护：电流监测防堵转
4. 静音与节能设计
   • 集成式消音器：排气脉动衰减 >15 dB
   • 高效电机：功率因数 0.92（能耗比油泵低 25%）

核心作用与用途

三大核心功能：

1. 洁净真空生成
   • 为 质谱仪/电子显微镜 提供 无油前置真空（避免样品污染）
   • 取代油泵在 医疗吸引设备 中的应用（符合ISO 13485医疗标准）
2. 快速抽气循环
   • 2分钟内抽至10 mbar（1L腔体），提升设备工作效率
   • 支持 频繁启停（>10万次启停寿命）
3. 低成本维护
   • 终身免换油：运维成本降低 90%
   • 模块化设计：旋片更换仅需 5分钟

应用领域

性能对比表

系统集成方案

[质谱仪真空系统]
  离子源腔室（10⁻⁶ mbar）
  │
  ├─ 涡轮分子泵（极限10⁻⁸ mbar）
  │      前级接口
  │       ↓
  └─ CF2P 干式泵 → 直接排大气
  工作流程：
    开机：CF2P抽至0.1 mbar → 启动分子泵 → 达到高真空
    停机：分子泵降温 → 延迟10分钟停CF2P

操作规范与禁忌

1. 允许介质
   • 干燥空气 / 惰性气体（N₂, Ar）
   • 非腐蚀性气体（CO₂, CH₄）
2. 严禁介质
   • 可凝蒸汽（水汽、溶剂蒸气）→ 导致旋片膨胀卡死
   • 粉尘/颗粒物（>0.5μm）→ 加速旋片磨损
   • 强氧化性气体（O₃, Cl₂）→ 腐蚀石墨组件
3. 运行要求
   • 连续运行 ≤8小时（需冷却间隔）
   • 排气背压 ≤800 mbar

选型代码解析

CF 2 P
  │ │ └─ 干式旋片设计（P = Pistonless）
  │ └── 抽速等级：2 = 2.1 m³/h
  └──── 系列代码（Compact & Dry）
可选后缀：
  -C：带电子控制器
  -N：230V/50Hz欧规插头

故障诊断与处理

技术演进与替代

• 现代替代型号：Pfeiffer Vacuum MVP 010-2（抽速 1.5 m³/h）
• 升级优势：
  • IP54防护等级（防尘防水）
  • CANopen通信接口（工业4.0集成）
  • 能耗降低 40%（永磁同步电机）
• 备件兼容性：CF2P旋片组可适配部分MVP泵型
