ALSTOM EP3-E-4-A 多功能数字保护继电器
- 品牌：ALSTOM
- 型号：EP3-E-4-A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

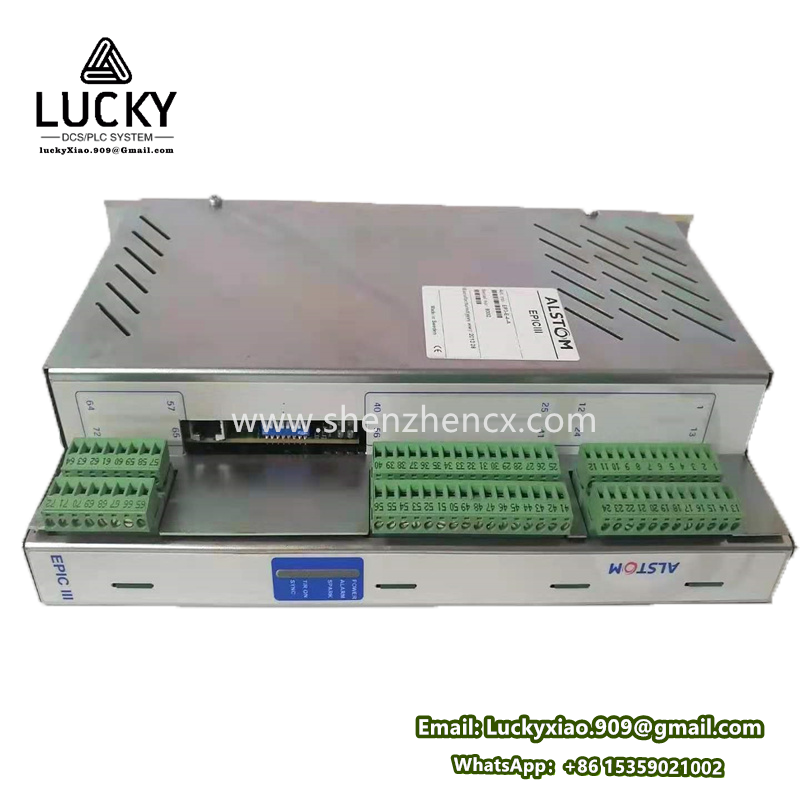

ALSTOM EP3-E-4-A 多功能数字保护继电器
1. 产品说明
ALSTOM EP3-E-4-A 是阿尔斯通（现属日立能源旗下）开发的 EP3系列 多功能数字保护继电器。专为直流牵引供电系统设计，广泛应用于铁路、地铁等直流电网的保护与控制。采用模块化硬件和先进算法，实现对直流馈线、整流机组等关键设备的快速、精准保护。
2. 产品参数
| 参数类别 | 详细说明 |
|---|---|
| 输入特性 | - 额定电压：DC 750V/1500V/3000V（可配置）<br>- 电流输入：支持分流器或霍尔传感器（如±20mA, ±40mA） |
| 输出触点 | - 多组可编程继电器输出（通常≥8路）<br>- 触点容量：AC 250V/5A, DC 30V/5A |
| 通信接口 | - RS485/Modbus（标配）<br>- 可选以太网、IEC 60870-5-103/104协议 |
| 工作环境 | - 温度：-25°C 至 +70°C<br>- 湿度：≤95%（无冷凝） |
| 电源 | DC 24/48/110V 或 AC 110/230V（宽范围设计） |
3. 产品规格
- 防护等级：IP20（需安装于柜体内）
- 安装方式：标准19英寸机架安装（4U高度）
- 认证标准：符合IEC 60255、EN 50121（铁路电磁兼容）、EN 50124（绝缘协调）等
- 测量精度：电流/电压 ±0.5%，时间 ±1ms
4. 所属系列
- 系列名称：EP3系列直流保护继电器
- 同系列型号：
- EP3-E-1-A（基础保护功能）
- EP3-E-2-A（增加测控功能）
- EP3-E-4-A（高级版，集成完整保护+自动化+录波）
- EP3-E-5-A（支持多协议通信）
5. 核心特征
- 多重保护功能：
- 过电流（dI/dt + ΔI）、低电压、框架泄漏保护
- 逆流保护、热过载保护、断路器失灵保护
- 智能逻辑控制：
- 可编程逻辑（PLC-like）实现自动重合闸、联锁控制
- 高级诊断：
- 故障录波（波形记录）
- 事件日志（SOE分辨率≤1ms）
- 模块化设计：
- 支持功能卡件扩展（如通信模块、I/O模块）
6. 作用与用途
- 核心作用：
保障直流牵引供电系统的安全运行，通过快速切除短路、接地等故障，防止设备损毁和大面积停电。 - 典型用途：
- 直流牵引变电所的进出线保护
- 整流机组保护
- 接触网/第三轨短路监测
- 备用电源自动投切（ATS）控制
7. 应用领域
- 轨道交通：
- 地铁/轻轨直流供电系统（750V/1500V）
- 电气化铁路牵引变电所（1.5kV/3kV）
- 工业场景：
- 矿山直流牵引电网
- 港口大型起重机直流供电
- 电解/电镀行业大电流直流系统保护
典型应用场景示例
[变电所直流馈线柜] │ ├─ EP3-E-4-A 继电器（主保护） │ ├─ 监测接触网电流/电压 │ ├─ 检测短路并跳闸（动作时间≤20ms） │ └─ 通过GOOSE信号联锁相邻断路器 │ └─ 后台监控系统（通过Modbus TCP获取故障录波数据）
