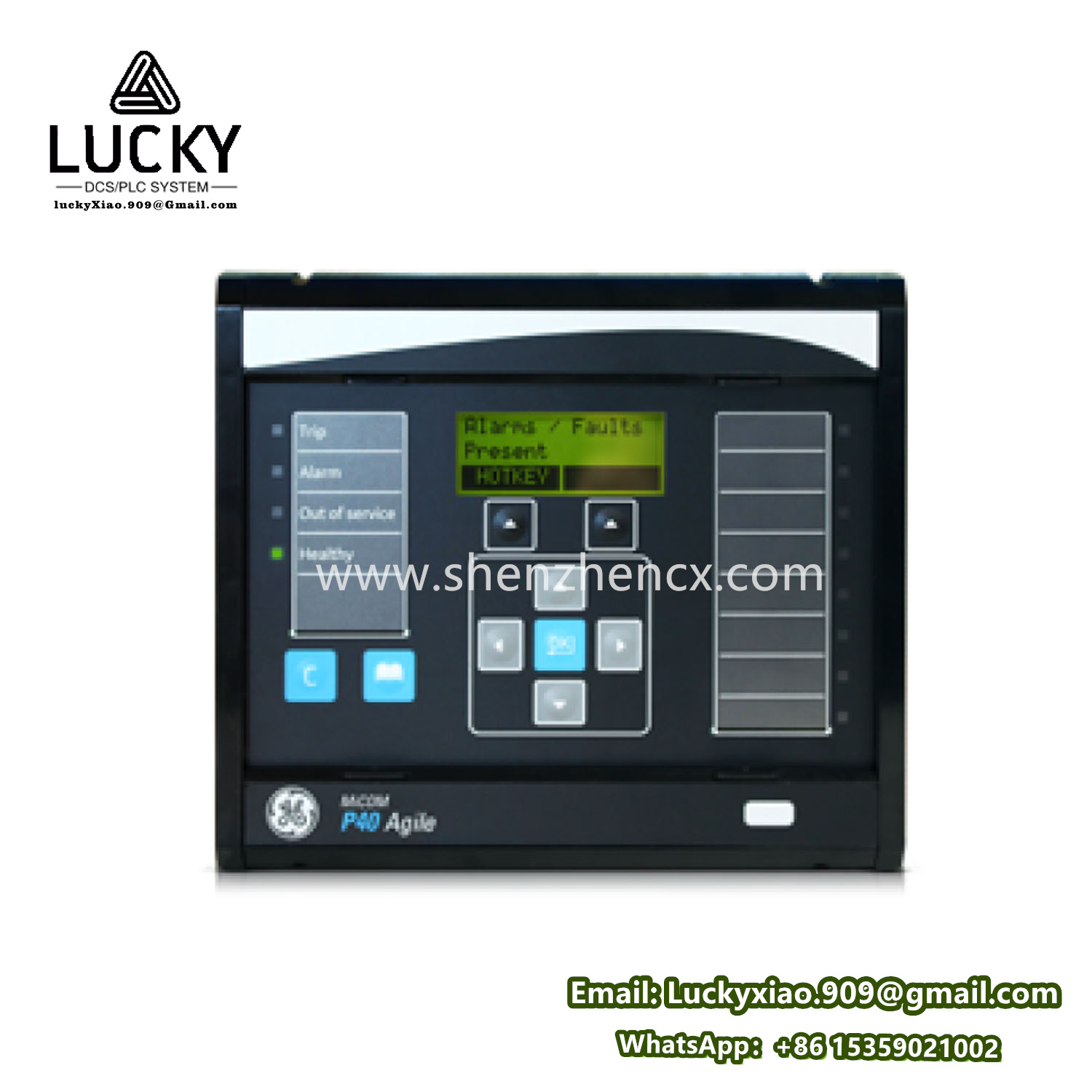

ALSTOM P40 AGILE MICOM P141 多功能数字式保护继电器
- 品牌：ALSTOM
- 型号：P40 AGILE MICOM P141
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
1. 产品说明
ALSTOM P40 Agile MICOM P141 是阿尔斯通（现 日立能源）推出的 多功能数字式保护继电器，属于 P40 Agile 系列 的入门型号。专为 6kV-35kV 中压电网 设计，提供基础保护、测控及自动化功能，广泛应用于工业配电、可再生能源并网等场景。采用模块化硬件和图形化软件配置（DIGSI 4），支持灵活扩展。
2. 产品参数
| 参数类别 | 详细说明 |
|---|---|
| 额定电气参数 | - 电压：100-240V AC/DC (电源) <br>- 电流输入：1A/5A (CT二次侧) <br>- 电压输入：57.7-115V (PT二次侧) |
| 保护功能响应时间 | - 过流保护：≤35ms <br>- 接地故障保护：≤20ms |
| 通信接口 | - 标配：RS485 (Modbus RTU) <br>- 可选：以太网 (IEC 60870-5-103/104, DNP3.0) |
| 测量精度 | 电流/电压：±0.5% ，功率：±1% |
| 环境规格 | - 温度：-25°C 至 +70°C <br>- 湿度：95% (无冷凝) |
3. 产品规格
- 外壳结构：深度优化模块化设计（1/2 19英寸宽×4U高）
- 安装方式：面板安装或导轨安装
- 显示界面：128×64 点阵 LCD + 多功能LED指示灯
- 认证标准：
- IEC 60255 (保护继电器标准)
- ANSI/IEEE C37.90 (抗浪涌)
- UL 508 (工业控制设备)
- 事件记录：
- 1024条带时标事件 (分辨率1ms)
- 16组故障录波 (采样率 4kHz)
4. 所属系列与型号差异
| 型号 | 功能定位 | 升级特性 |
|---|---|---|
| P141 | 基础保护 | 过流/接地故障/电机堵转 |
| P142 | 进阶保护 | 增加电压保护、频率保护 |
| P143 | 高级保护 | 集成差动保护、电能质量分析 |
| P145 | 自动化专用 | 强化PLC逻辑控制 |
5. 核心特征
- Agile 技术架构：
- 硬件模块热插拔设计（电源/CPU/I/O模块独立可换）
- DIGSI 4 软件图形化配置（拖拽逻辑块编程）
- 集成化保护功能：
- 定时限/反时限过流（51/51V）
- 方向性接地故障（67N）
- 电机热过载（49）
- 本地化人机交互：
- 就地故障波形查看（通过LCD显示）
- 快捷键复归/测试操作
6. 作用与用途
- 核心作用：
保障中压配电网设备（变压器、电动机、电缆）的 短路与绝缘故障快速切除，防止事故扩大。 - 典型应用场景：
- 工厂10kV进线柜主保护
- 35kV风电箱变高压侧保护
- 水泵/压缩机电机综合保护
- 母线分段断路器自动投切（ABB）
7. 应用领域
graph LRA[P141] --> B[工业电力]A --> C[新能源]A --> D[基础设施]B --> B1[石油化工厂配电]B --> B2[矿山提升机系统]C --> C1[光伏电站升压变]C --> C2[风电集电线路]D --> D1[机场备用电源切换]D --> D2[医院配电自动化]
典型保护配置示例
[10kV电动机控制中心] ├─ P141 继电器 │ ├─ 保护功能： │ │ ├─ 瞬时过流 (50) │ │ ├─ 热过载 (49) │ │ └─ 启动超时 (48) │ └─ 控制输出： │ ├─ 跳断路器 │ └─ 启动备用电动机 └─ SCADA系统：通过Modbus TCP 监视温度曲线
