Basler DECS-200-2C 单通道紧凑型发电机励磁控制器
- 品牌：Basler
- 型号：DECS-200-2C
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

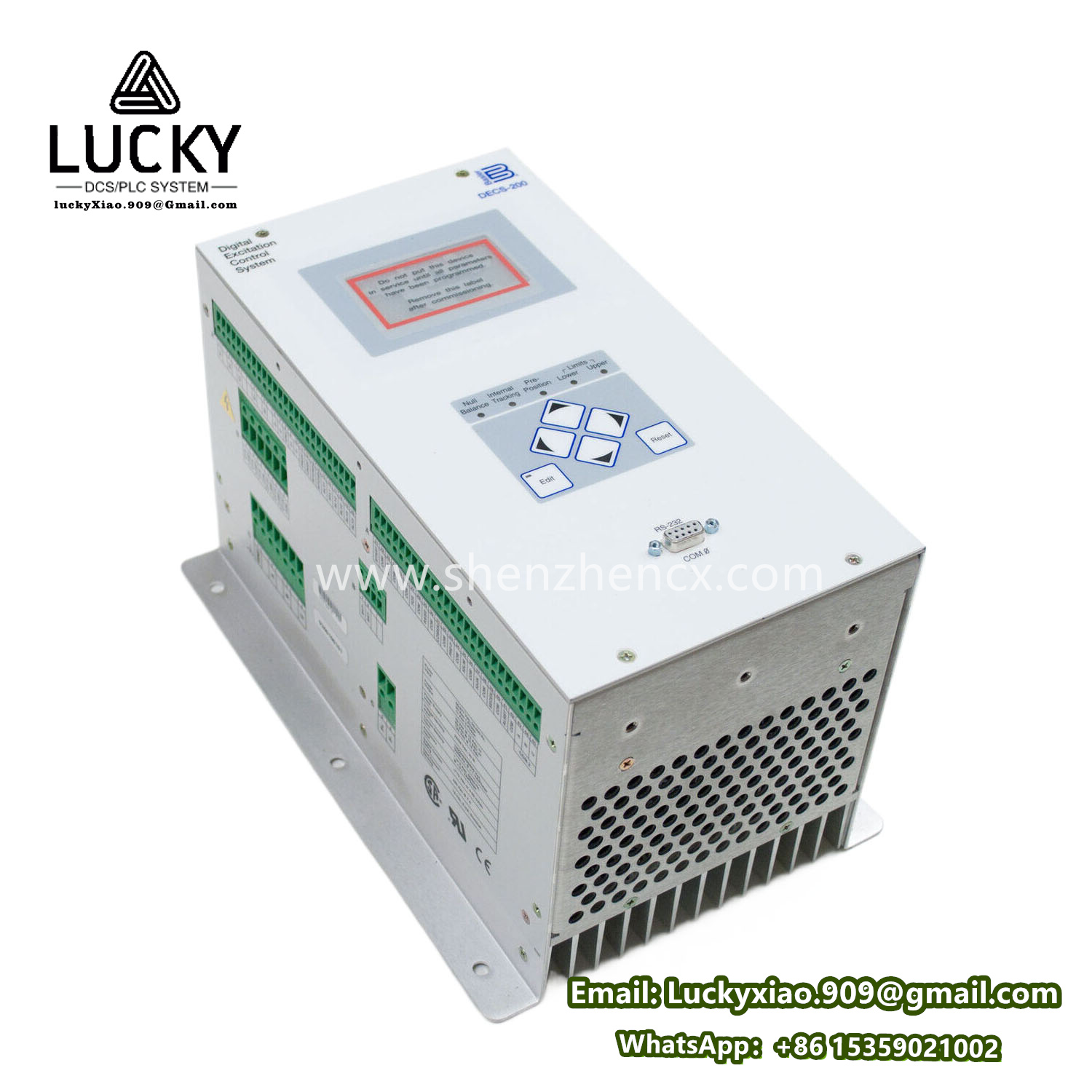

Basler DECS-200-2C 单通道紧凑型发电机励磁控制器
1. 产品说明
- 核心定位：单通道紧凑型发电机励磁控制器，专为 5-150MW 中小型同步机组 优化设计
- 技术架构：
- 集成式DSP+FPGA：
- 主控芯片：TI AM335x Cortex-A8 + Xilinx Artix-7
- 拓扑兼容性：支持静态励磁（ST1A/ST2A）及无刷励磁（DC2B）
- 集成式DSP+FPGA：
2. 关键参数 & 规格
| 参数 | 规格 |
|---|---|
| 电源输入 | 85-265V AC/DC（宽范围自适应） |
| 励磁输出 | 连续电流：200A DC（峰值350A/5s） |
| 输出电压：≤ 250V DC | |
| 控制精度 | 电压调节：±0.5% 额定值 |
| 阶跃响应时间：< 80ms（0→100%） | |
| 测量通道 | ■ 3相电压（0-480V AC） |
| ■ 3相电流（0-6kA，CT 5000:5A） | |
| ■ 励磁电流/电压（200A/250V DC） | |
| 通信接口 | ■ 2× RS485（Modbus RTU/DNP3.0） |
| ■ 1× Ethernet（IEC 61850-8-1 GOOSE） | |
| 机械尺寸 | 144×144×180mm（符合IEC 61439标准） |
型号解码：
DECS-200：200A 连续励磁电流容量2C：紧凑型单通道（Compact Single Channel）
所属系列与定位对比
DECS-200系列差异化
| 特性 | DECS-200-2L（双通道冗余） | DECS-200-2C（紧凑型） |
|---|---|---|
| 冗余设计 | 主从热备份 | 单控制器 |
| 安装深度 | 325mm | 180mm（节省43%） |
| 环境温度 | -40℃~+70℃ | -25℃~+60℃ |
| 典型应用 | 关键发电机组 | 中小型工业机组 |
| MTBF | >500,000小时 | >350,000小时 |
核心特征
- ✅ 空间优化设计：
- 体积较标准型号缩小 42%，适配紧凑型开关柜
- ✅ 即插即用配置：
- 内置 QuickStart向导（10分钟完成基础调试）
- ✅ 增强型保护：
- 转子接地故障检测（灵敏度 5kΩ）
- V/Hz保护分段曲线（IEEE C37.96）
- ✅ 低电压穿越：
- 支持LVRT至 20% Un（符合NERC PRC-024）
功能与作用
核心控制功能
- 多模式调节：
- 自动电压调节（AVR）
- 功率因数控制（PF）
- 无功功率控制（Var）
- 限制器保护：
- 过励限制（OEL）反时限特性
- 欠励限制（UEL）P-Q曲线
- 系统同步支持：
- 自动同步捕获（频差<±0.1Hz，相角<±5°）
- 数据记录：
- 存储200条事件记录（带1ms时标）
应用领域
| 行业 | 典型场景 | 价值点 |
|---|---|---|
| 生物质电厂 | 30MW秸秆发电机组励磁控制 | 适应燃料波动快速调节 |
| 水泥厂余热发电 | 12MW ORB汽轮发电机 | 紧凑设计节省配电柜空间 |
| 船舶电力 | 主柴油发电机组（DNV-GL认证） | 抗盐雾腐蚀涂层（C5-M级） |
| 矿山动力 | 同步电动机驱动（10MW球磨机） | 抗振动设计（5g RMS） |
| 微水电站 | 贯流式水轮机组（0.5-5MW） | 免维护电容起励技术 |
电气连接示例
典型接线图
graph TD A[发电机PT/CT] --> B[DECS-200-2C] B --> C[功率整流桥] C --> D[发电机转子] B --> E[断路器跳闸回路] B --> F[DCS系统 via Modbus TCP]
端子分配
| 端子号 | 功能 | 技术规格 |
|---|---|---|
| X1-1/2/3 | 机端电压 L1/L2/L3 | 0-480V AC, 50/60Hz |
| X2-8/9 | 励磁输出 +/- | 250VDC/200A |
| X3-15/16 | Modbus RS485 A/B | 隔离电压2.5kV |
| X4-22 | 紧急停机输入 | 24VDC干触点 |
认证与合规
| 标准 | 认证内容 |
|---|---|
| 电网规范 | IEEE C37.90.1, IEC 60255-27 |
| 电磁兼容 | EN 61000-6-2（工业抗扰度） |
| 安全认证 | UL 1053, CE Low Voltage Directive |
| 特殊环境 | DNV-GL Type Approval (Marine) |
诊断与维护
HMI操作界面
- 4.3英寸彩色触摸屏：
- 实时显示：P/Q/Var, 励磁电流/电压, 转子温度（需选配）
- 一键测试：阶跃响应/灭磁试验
故障代码示例
| 代码 | 含义 | 处理建议 |
|---|---|---|
| E02 | PT断线 | 检查电压互感器接线 |
| E17 | 励磁过流 | 验证转子回路电阻值 |
| E29 | CAN通信超时 | 检查终端电阻(120Ω) |
