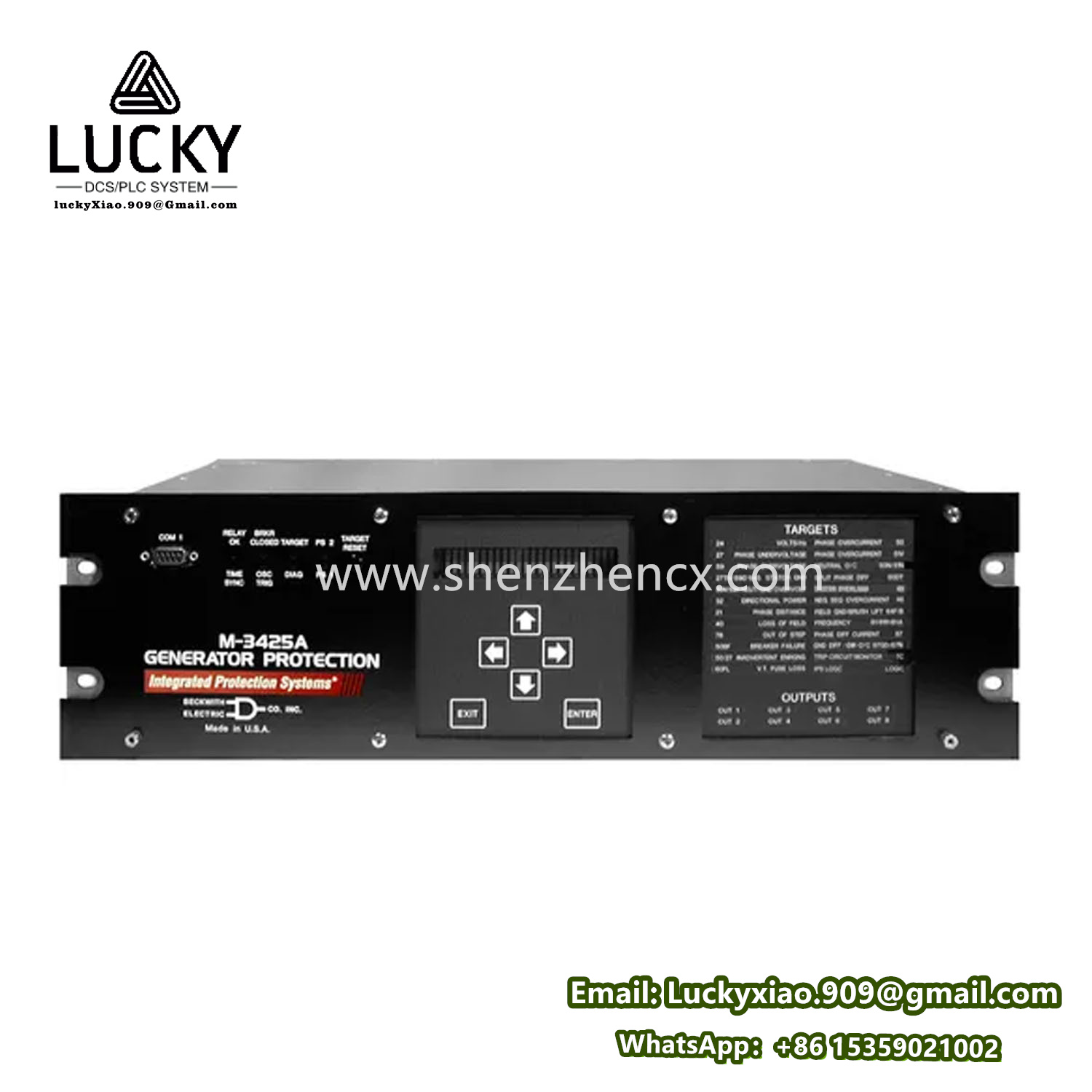

Beckwith M-3425A 电动机保护继电器
- 品牌：Beckwith
- 型号：M-3425A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
Beckwith M-3425A 电动机保护继电器
1. 产品说明
- 核心定位：微机式多功能发电机/电动机保护继电器
- 技术架构：32位DSP处理器 + 非易失性FRAM存储器
- 保护对象：中压电机（2.3-13.8kV）、同步发电机（≤50MVA）
- 通信协议：原生支持 IEC 61850 Ed.2 / DNP3.0 / Modbus TCP
2. 关键参数 & 规格
| 参数 | 规格 |
|---|---|
| 额定输入 | 相电流：1A/5A，电压：57.7-240V AC |
| 保护功能 | 过流、欠压、过频、逆功、失磁、RTD超温 |
| 测量精度 | 电流/电压：±0.5% FS，频率：±0.01Hz |
| 动作速度 | 过流速断：≤12ms（全周波傅里叶算法） |
| 触点容量 | 8A @ 250V AC（磁保持继电器） |
| 工作温度 | -40℃ ~ +85℃（无降容） |
| 电源输入 | 85-264V AC/DC 或 24-48V DC |
| 事件记录 | 1024条带时标（分辨率1ms） |
型号解码：
M：Master系列数字继电器34：3相电压+4相电流输入25A：25A瞬时耐受 + 高级电机保护算法
所属系列对比
Beckwith M系列保护继电器家族
| 型号 | 输入通道 | 核心功能侧重 | 通信能力 |
|---|---|---|---|
| M-3425A | 3U+4I+4RTD | 电机综合保护 | IEC 61850/DNP3.0 |
| M-3310 | 3U+3I | 馈线保护 | Modbus RTU |
| M-3510G | 3U+4I+同步输入 | 发电机差动保护 | IEC 61850/Profibus |
| M-2411 | 2U+1I | 电容器保护 | DNP3.0 |
五大核心特征
- 自适应保护算法：
- 热容量模型（I²t曲线）实时计算电机绕组温升
- 冷/热态启动曲线自动切换（基于RTD温度反馈）
- 高级扰动记录：
- 128周波故障录波（采样率4kHz）
- 谐波分析至31次（THD%显示）
- 抗震强化设计：
- 铸铝外壳（IP52防护）
- 通过 IEEE C37.90.2 4kV浪涌测试
- 可拆卸模块化结构：
- 前端CT/VT模块支持热插拔
- RTD输入板卡可选（PT100/PT1000/Ni120）
- 人机交互优化：
- 高亮OLED显示屏（阳光下可视）
- 旋转编码器参数整定（防误触锁）
保护功能与作用
电机专用保护逻辑
| 功能 | 动作条件 | 整定范围 |
|---|---|---|
| 堵转保护 | I > 300% In 且 t < 启动时间 | 200-600% In, 0.1-30s |
| 不平衡保护 | I₂/I₁ > 阈值（负序检测） | 5-30% 持续动作 |
| 多次启动限制 | Δt内启动次数超限 | 1-6次，冷却时间设定 |
| 轴承过流 | 零序电流 > 设定值（接地故障） | 0.1-5.0A |
热模型公式：
θcalc=K⋅(IIn)2⋅Δt+θamb
（K：热时间常数，可整定）
应用领域
| 场景 | 应用案例 | 技术优势 |
|---|---|---|
| 石油化工 | 易燃环境防爆电机（Class I Div 2） | FM/ATEX认证 |
| 矿山提升机 | 同步电机重载启动保护 | 转矩脉动抑制算法 |
| 水厂泵站 | 高压水泵电机（10kV/2500kW） | IP52防潮设计 |
| 数据中心发电机 | 备用柴油机组逆功保护 | <18ms动作速度 |
| 船舶电力系统 | 轴带发电机保护（ABS规范） | 宽频电压耐受（40-500Hz） |
电气连接与安装
端子定义（后视图）
┌───────────────────────┐ │ 1:A1 2:A2 │ 电源输入 │ │ 3-5:IA+ IA- │ 6-8:IB+ IB-│ │ 9-11:IC+ IC- │ 12:IN+ IN- │ │ 13-15:VA VB VC │16:Vneut │ │ 17-20:RTD1~4 │ 21-24:DO1~4 │ │ 25-28:DI1~4 │ 29-30:RS485 │ └───────────────────────┘
安装方式：
- 标准DIN导轨（35mm）或面板螺钉安装
- 深度：165mm（含端子）
认证与合规
| 标准 | 认证内容 |
|---|---|
| 电力系统 | IEEE C37.90.1/90.2/90.3 |
| 功能性安全 | SIL2 (IEC 61508) |
| 电磁兼容 | EN 61000-6-4 Level 3 |
| 防爆认证 | ATEX II 3G Ex ec IIC T4 Gc |
整定配置示例
2500kW高压电机保护：
- 额定电流 In = 180A
- CT变比 200:1 → 二次电流 0.9A
- 堵转保护：整定 400% In = 3.6A，延时 1.2s
- 热过载：K系数=1.05，冷却时间常数=30min
- 不平衡保护：>18% 持续报警，>25%延时5s跳闸
诊断与维护
LED状态指示
| 颜色 | 状态 | 含义 |
|---|---|---|
| 绿色 | RUN | 正常运行 |
| 黄色 | ALARM | 预警状态（未达跳闸） |
| 红色 | TRIP | 保护动作锁定 |
| 闪烁红 | COMM FAIL | 通信中断 |
寿命预测
- 电解电容寿命：>15年 @ 40℃（基于Arrhenius模型）
- 触点机械寿命：1,000,000次（磁保持继电器）
替代方案与升级
| 项目 | 说明 |
|---|---|
| 直接替代型号 | SEL-700M, GE Multilin 269+ |
| 国产替代 | 南瑞PCS-9621（需定制协议） |
| 附加模块 | M-RTD-8（扩展8路RTD输入） |
| 软件工具 | Beckwith SIA Tool（参数整定+波形分析） |
典型应用案例
- 沙特阿美布盖格炼油厂：128台关键泵机保护（SIL2级联控制）
- 智利Escondida铜矿：8km长距离输送带电机群控（差动保护协同）
- 三峡电厂泄洪闸门：液压驱动电机保护（高湿度环境15年运行）
