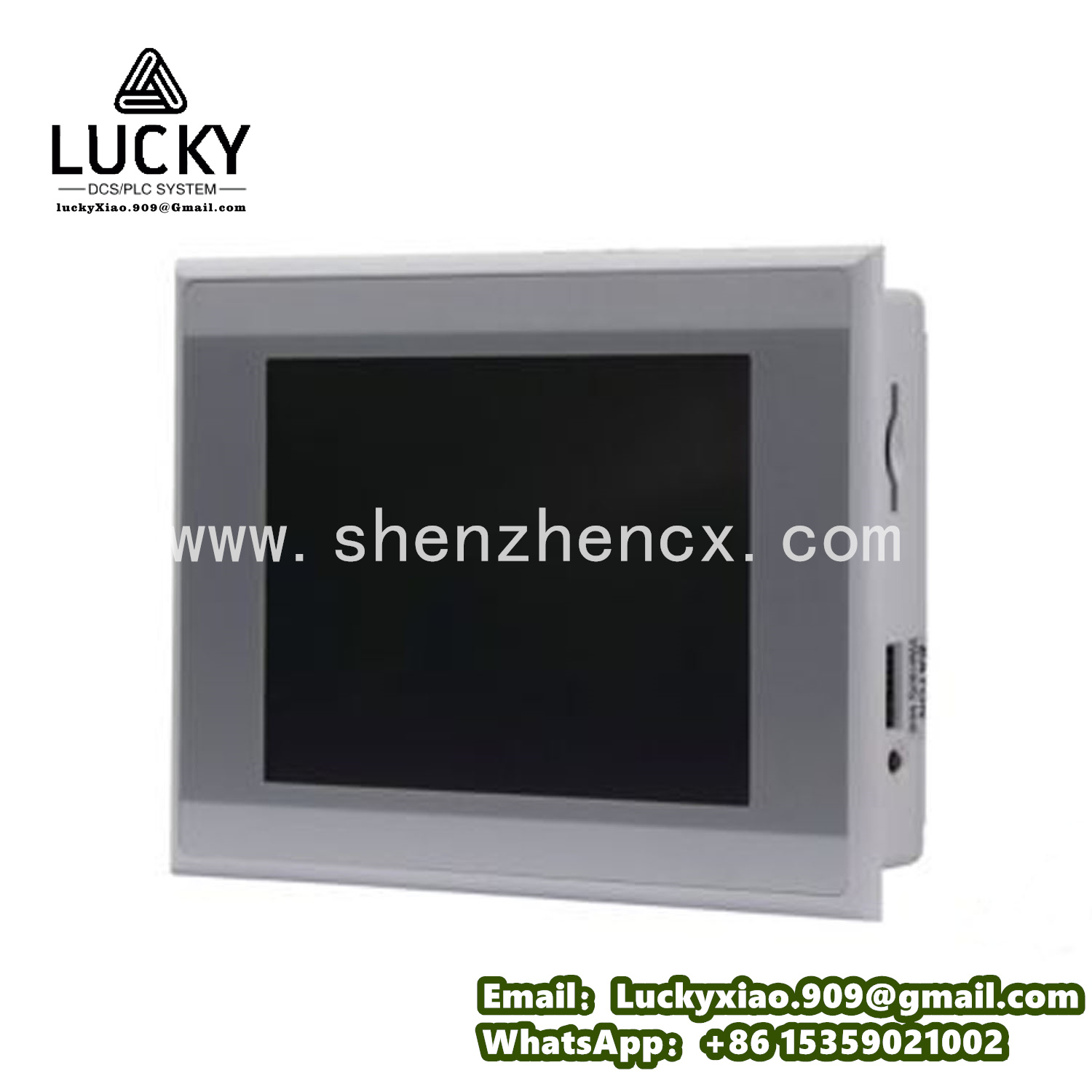

EATON XV-102-D8-57TVRC-10 小型化工业触摸屏人机界面（HMI）
- 品牌：EATON
- 型号：XV-102-D8-57TVRC-10
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
EATON XV-102-D8-57TVRC-10 产品介绍
一、产品说明
EATON XV-102-D8-57TVRC-10 是一款小型化工业触摸屏人机界面（HMI），隶属于伊顿（EATON）XV 系列入门级产品线，主要面向微型自动化设备与单机控制场景。该产品以紧凑尺寸、基础功能与高性价比为核心优势，适用于小型机床、包装机械、小型泵站、仓储物流单机设备等场景，可实现设备运行状态的实时显示、简单工艺参数调整及基础控制指令交互，为操作人员提供直观的操作入口，助力提升小型设备的自动化水平与操作便捷性。
二、产品参数
参数 | 具体数值 |
显示屏尺寸 | 5.7 英寸 |
显示分辨率 | 320×240 像素（QVGA），4:3 屏幕比例 |
触摸屏类型 | 电阻式触摸屏，支持单点触摸，操作压力 50-300g |
处理器 | 32 位 ARM Cortex-M3，主频 80MHz |
内存配置 | 64MB DDR3 RAM，64MB Flash 存储 |
操作系统 | 实时嵌入式操作系统（RTOS） |
通信接口 | 1×RS485（光电隔离，支持 Modbus RTU），1×USB 2.0 Host |
显示性能 | 亮度 250cd/m²，对比度 500:1，可视角度（水平 / 垂直）120°/100°，背光寿命≥30,000 小时 |
工作电源 | 24V DC ±10%，功耗≤6W |
工作温度范围 | 0℃ - 40℃ |
存储温度范围 | -20℃ - 60℃ |
相对湿度 | 10% - 90%（无凝结） |
防护等级 | 前面板 IP65，后部 IP20 |
外形尺寸（长 × 宽 × 高） | 145mm×110mm×35mm |
安装方式 | 面板嵌入式安装（符合 NEMA 4 标准） |
认证 | CE，UL |
三、产品规格
（一）硬件设计
采用 5.7 英寸电阻式触摸屏，表面覆盖 2H 硬度防刮擦薄膜，支持戴薄手套操作，单点触摸定位精度 ±3mm，响应时间≤80ms，适应小型设备的日常操作环境。320×240 分辨率的 QVGA 屏幕，4:3 比例可清晰显示设备状态图标、数值参数及基础操作按钮，满足微型设备的可视化需求。
核心处理器选用 32 位 ARM Cortex-M3，配合 64MB 内存与 64MB Flash 存储，可流畅运行精简版监控界面，支持同时显示 3-5 个动态参数。接口设计聚焦实用性，RS485 接口用于连接 PLC、变频器等控制设备，支持 Modbus RTU 协议的主从模式，具备 2500V 光电隔离以抵御电磁干扰；USB 接口可外接 U 盘进行程序更新或数据备份。电源电路集成反接保护（≤30V DC）和过流保护（≥1A），宽电压输入设计确保在工业现场电源波动时的稳定性。
（二）软件功能
搭载实时嵌入式操作系统（RTOS），启动时间≤25 秒，系统资源占用低，无冗余功能，确保稳定运行。配套 Eaton EasyBuilder Mini 组态软件，提供基础图形控件库（按钮、指示灯、数值显示、简单趋势图等），支持拖拽式界面设计，无需复杂编程即可完成界面开发，适合入门级用户快速上手。
数据记录功能支持按分钟级间隔存储关键参数，本地最多可存储 200 条记录，通过 USB 接口导出为 CSV 格式。报警系统支持基础故障报警，触发时通过屏幕闪烁和文字提示提醒操作人员，可记录最近 50 条报警信息，便于设备维护。
（三）兼容性与可靠性
通信协议方面，原生支持 Modbus RTU 协议，可直接对接伊顿 XC 系列小型 PLC、西门子 S7-200 等主流微型 PLC，无需额外协议转换。硬件通过 10-500Hz 振动测试（0.3g 加速度）和 2g 冲击测试，平均无故障工作时间（MTBF）≥20,000 小时。前面板 IP65 防护可抵御粉尘和低压水溅，适应车间等工业环境。
四、产品特征
（一）超紧凑设计
5.7 英寸小尺寸与轻薄机身（厚度仅 35mm），可轻松安装在空间狭小的设备面板上，特别适合微型自动化设备的人机交互需求，几乎不影响设备整体布局。
（二）极致性价比
精简的硬件配置与核心功能聚焦，在满足小型设备基础监控需求的前提下将成本控制到最低，同时保留工业级可靠性，为预算有限的用户提供经济实用的解决方案。
（三）易集成与操作
仅需通过 RS485 即可完成与主流微型 PLC 的通信配置，无需复杂网络设置；电阻式触摸屏支持戴手套操作，符合工业现场操作习惯，组态软件简单易用，降低部署与培训成本。
（四）稳定耐用
工业级元器件与 IP65 前面板防护，确保在 0℃-40℃环境下稳定运行，适应粉尘、轻微振动的小型设备工作场景，减少日常维护频率。
