BENTLY 3500/33-01-00 149992-03 四通道继电器模块（Quad-Channel Relay Module）
- 品牌：BENTLY
- 型号：3500/33-01-00
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

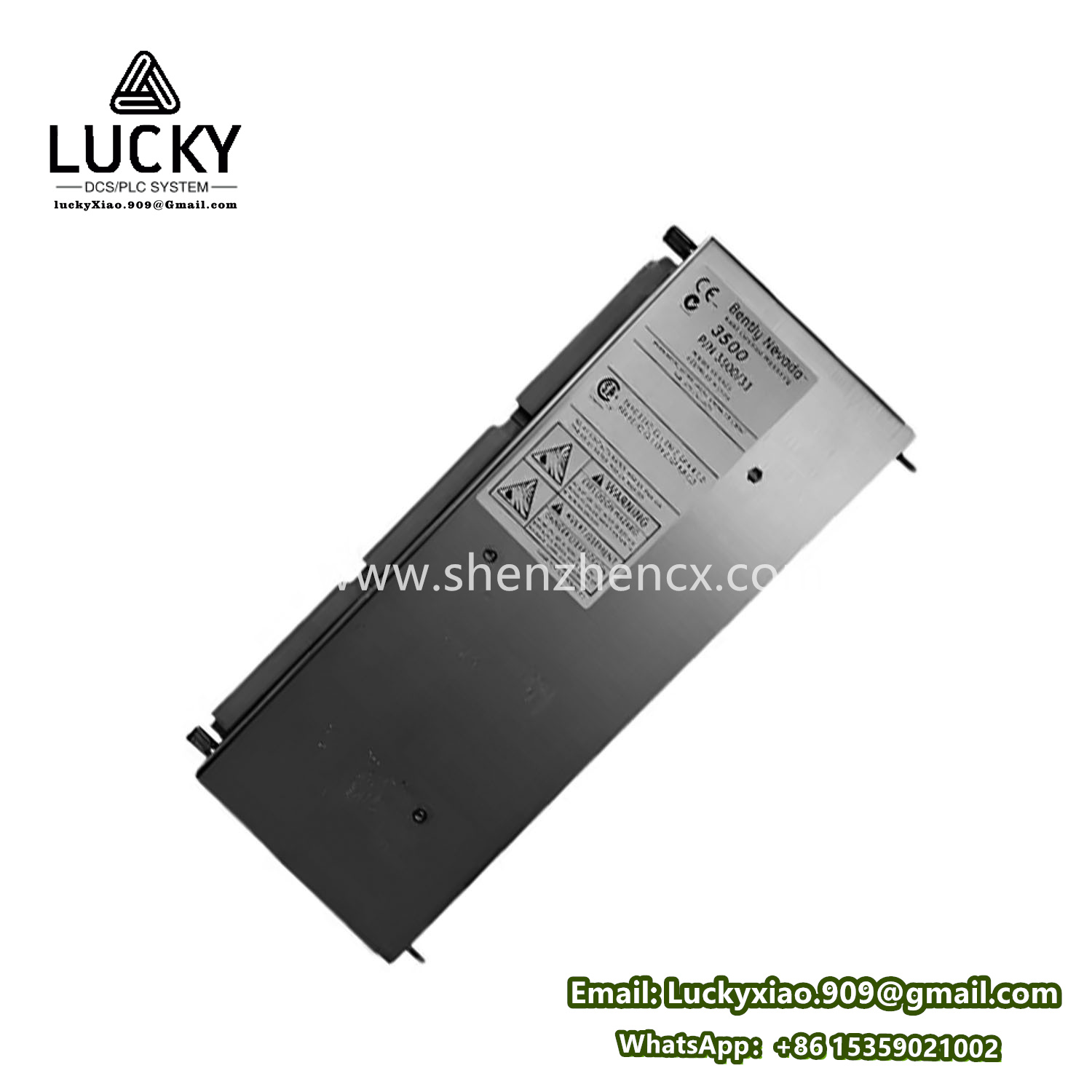

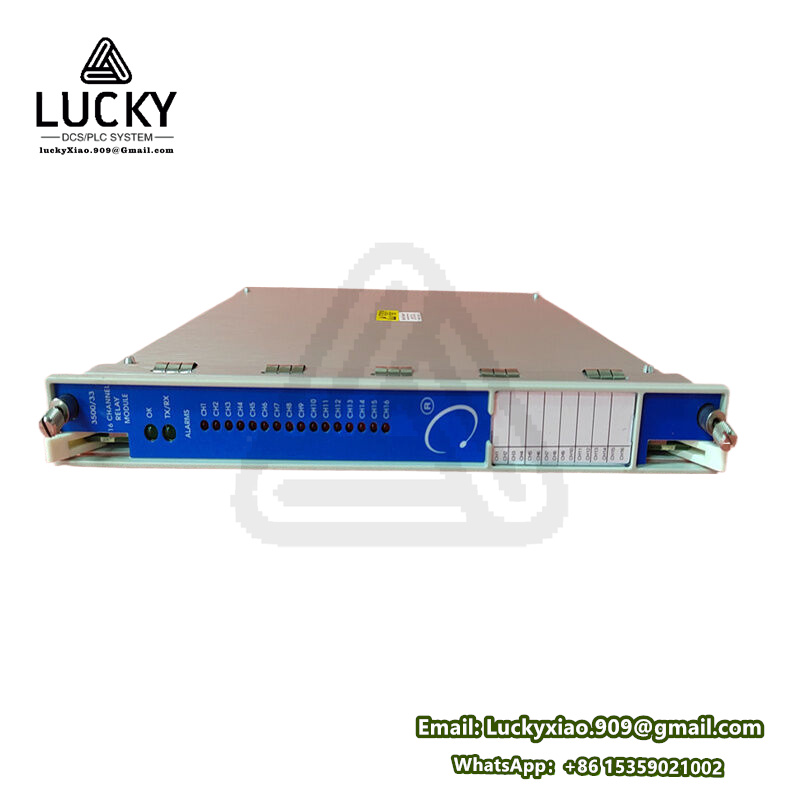

BENTLY 3500/33-01-00 149992-03 四通道继电器模块（Quad-Channel Relay Module）
1. 产品说明
- 型号：3500/33-01-00
- 部件号：149992-03（硬件版本号）
- 名称：四通道继电器模块（Quad-Channel Relay Module）
- 功能：接收监测模块（如3500/42M、3500/70M）的报警信号，驱动外部继电器触发设备停机或报警指示。
- 定位：安装在3500框架的继电器专用槽位（最左侧或最右侧，根据框架型号而定）。
2. 关键参数与规格
| 参数类别 | 详细说明 |
|---|---|
| 通道数量 | 4个独立继电器通道 |
| 触点类型 | SPDT（单刀双掷） - 常开（NO）/ 常闭（NC） / 公共端（COM） |
| 触点容量 | - 250 V AC/DC, 最大5A（阻性负载） - 2A @ 30 V DC（感性负载） |
| 响应时间 | ≤ 10 ms（从报警信号输入到触点动作） |
| 电气隔离 | 通道间隔离电压：1500 V RMS；通道与背板隔离：250 V RMS |
| 状态指示 | 每通道双LED： - 红色：报警激活（Danger） - 黄色：警告（Alert） |
| 供电需求 | 24 V DC（通过3500框架背板供电） |
| 工作温度 | -30°C 至 +65°C |
| 认证标准 | UL 508, CE, API 670（机械保护标准） |
3. 所属系列
- 系统平台：Bently Nevada 3500 系列机械保护系统
4. 核心特征
- 安全联锁设计：
- 支持 "表决逻辑"（如1oo2, 2oo3），防止误触发停机（符合IEC 61508 SIL 2）。
- 故障安全模式：
- 失电或模块故障时，继电器自动切换至预定义安全状态（常开/常闭可配置）。
- 抗干扰强化：
- 电磁兼容（EMC）符合IEC 61326，适应强电磁环境（如变频器附近）。
- 现场可配置：
- 通过3500配置软件设置触点逻辑（报警触发时断开/闭合）。
5. 作用与用途
- 核心作用：将监测系统的报警信号转换为物理开关动作，直接控制设备电源或安全回路。
- 典型应用场景：
- 振动超限时切断汽轮机进汽阀。
- 温度过高时停运压缩机。
- 触发声光报警器或DCS报警点。
6. 应用领域
| 行业 | 关键保护场景 |
|---|---|
| 能源电力 | 燃气轮机超速停机、发电机轴承振动联锁 |
| 石油化工 | 离心压缩机喘振保护、反应器搅拌机振动停机 |
| 冶金制造 | 高炉风机振动联锁、轧钢机齿轮箱温度保护 |
| 水处理 | 大型水泵轴向位移停机 |
7. 系统集成要求
- 框架兼容性：
- 信号输入源：
- 依赖监测模块（如3500/42M）通过背板发送报警信号。
- 配置软件：
- 3500 Rack Configuration Software：定义各通道的报警源（如通道1关联振动模块的Danger信号）。
安装与技术提示
- 触点负载限制：
- 严禁直接驱动大电感负载（如大型接触器），需外接中间继电器过渡。
- 接线规范：
- 使用屏蔽双绞线（≤ 30米），避免信号干扰（参考手册 GEH-6688）。
硬件版本注意：
149992-03 是当前主流版本，替换旧型号（如149992-01）时需校验框架兼容性。
