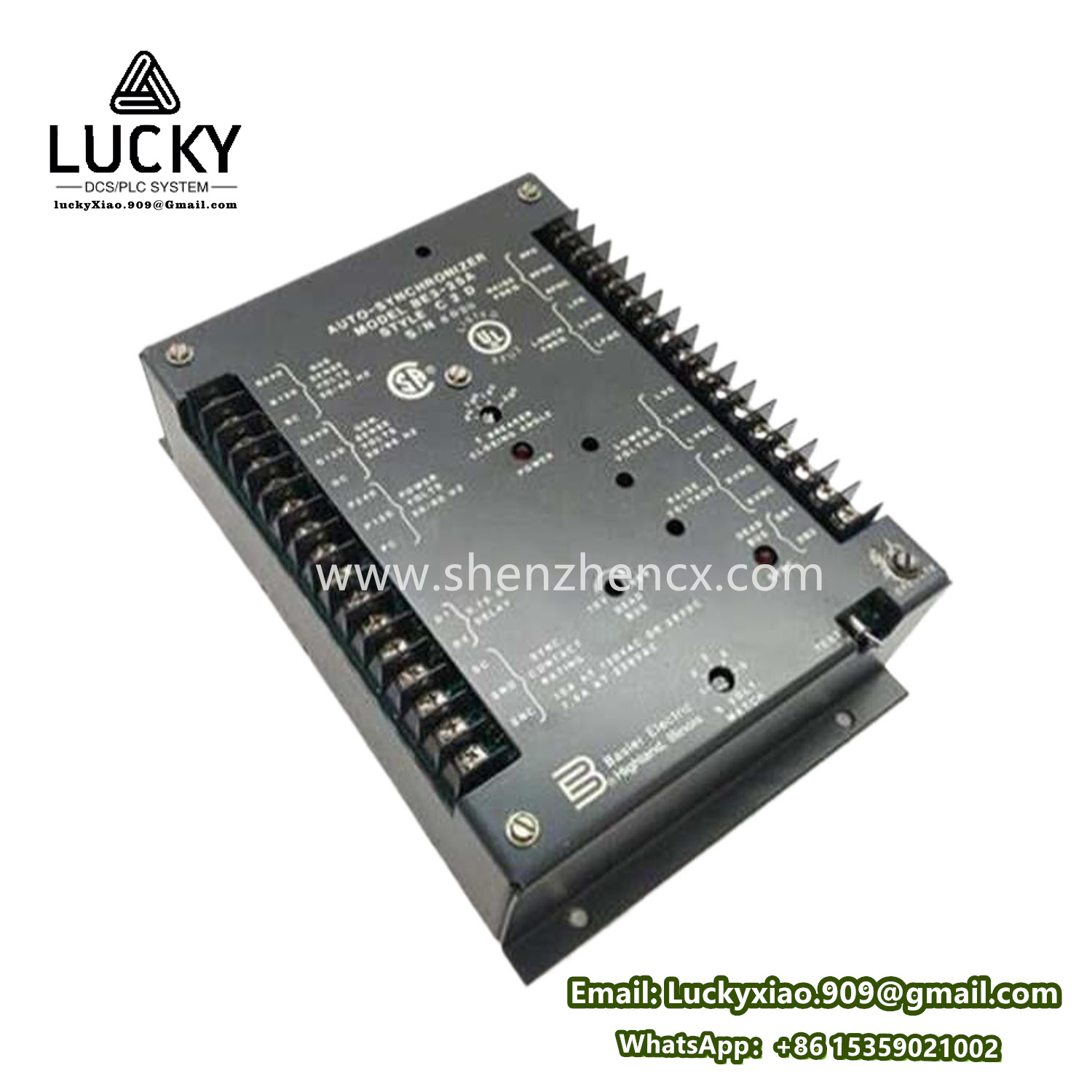

Basler Electric BE3-25A 机电式多功能发电机保护继电器
- 品牌：Basler Electric
- 型号：BE3-25A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
Basler Electric BE3-25A 机电式多功能发电机保护继电器
1. 产品说明
- 核心定位：机电式多功能发电机保护继电器，专为 1-50MW 中型发电机组 设计
- 技术类型：电磁机械动作 + 精密弹簧机构（非电子式）
- 保护对象：同步发电机、大型电动机、变压器
2. 关键参数 & 规格
| 参数 | 规格 |
|---|---|
| 额定电流 | 5A（持续），25A（瞬时动作） |
| 电压输入 | 120V AC 或 240V AC（可跳线选择） |
| 保护功能 | 过流(OC)、短路(SC)、接地故障(EF) |
| 时间特性 | 反时限曲线：IEC 60255-3 标准反时限 |
| 动作精度 | ±7% 整定值（全温度范围） |
| 机械寿命 | >100,000次操作 |
| 触点容量 | 30A @ 250V AC（阻性负载） |
| 环境耐受 | -40℃ ~ +70℃（全密封防尘设计） |
型号解码：
BE3：Basler Electromechanical系列第三代25A：25安培瞬时短路分断能力
所属系列对比
BE3系列机电继电器家族
| 型号 | 瞬时动作电流 | 时间曲线类型 | 典型应用场景 |
|---|---|---|---|
| BE3-25A | 25A | 标准反时限 | 中型发电机组 |
| BE3-15A | 15A | 极反时限 | 电动机保护 |
| BE3-60A | 60A | 反时限+速断 | 大型变压器 |
五大核心特征
- 全工况可靠性：
- 无电子元件设计，抗电磁脉冲(EMP)及射频干扰
- 通过 IEC 60255-22-4 10kV浪涌测试
- 可视化机械指示：
- 红色动作旗标（故障后保持可见）
- 手动测试拨杆（免通电校验）
- 自适应时间曲线：
- 反时限曲线斜率可调（3档位选择）
- 冷态启动躲过6倍In启动电流
- 零电源依赖：
- 故障时仅靠电磁力动作（无外部供电需求）
- 抗震防腐结构：
- 铸铝外壳（IP54防护）
- 军用级盐雾测试：ASTM B117 500小时
保护功能与作用
核心保护机制
| 功能 | 动作逻辑 | 整定范围 |
|---|---|---|
| 过流(OC) | 反时限特性：t ∝ (I/Is)^α -1 | 50-200% In |
| 短路(SC) | 瞬动：>8倍In ≤20ms | 固定值 |
| 接地故障(EF) | 零序CT输入动作（可选附件） | 5-30% 发电机额定 |
注：α为曲线指数（0.02-1.0可调）
应用领域
| 场景 | 应用案例 | 核心价值 |
|---|---|---|
| 工业自备电厂 | 燃汽轮机发电机组（25MW） | 抗燃气爆炸冲击波 |
| 矿山电力系统 | 同步电动机驱动（10MW球磨机） | 粉尘环境免维护运行 |
| 船舶电力 | 主配电板发电机保护（DNV认证） | 无视电网电压崩溃 |
| 核电站非安全级系统 | 厂用变压器后备保护（IEEE 323认证） | 抗辐照设计（10⁶ rad） |
| 老机组改造 | 替换Westinghouse旧式机电继电器 | 原安装孔位兼容（152×76mm） |
电气连接与安装
端子定义
| 端子号 | 功能 | 技术规格 |
|---|---|---|
| 1/2 | 电流输入（CT二次侧） | 1A或5A可选 |
| 3/4 | 电源输入 | 120/240V AC跳线设置 |
| 5/6 | 跳闸输出触点 | 常开/常闭可配置 |
| 7/8 | 接地故障CT输入 | 50:0.025A零序CT |
机械安装图
┌───────────────┐ │ [ BE3-25A ] │ │ 端子1 2 │ 5 6 │ │───────┬───────┤ │ 安装孔φ5.5mm │ 中心距135mm └───────────────┘ (符合NEMA TS-2面板开孔标准)
认证与合规
| 标准 | 认证内容 |
|---|---|
| 电气安全 | UL 508, CSA C22.2 No.14 |
| 船舶规范 | ABS/EN 60947-1 |
| 抗震认证 | IEEE 693 Class A（5g正弦扫频） |
| 防爆兼容 | 可配Ex d外壳（ATEX/IECEx） |
运维与调试
整定值计算示例
过流保护整定：
- 发电机额定电流 In = 1000A
- CT变比 1000:5 → 二次侧电流 5A
- 整定值 = 110% × 5A = 5.5A
- 时间曲线选择：IEC 标准反时限（α=0.14）
维护要点
- 年度检测：
- 手动拨动测试杆触发动作
- 检查触点电阻 < 50mΩ
- 寿命终止特征：
- 动作时间漂移 > ±15%
- 触点烧蚀深度 > 0.5mm
替代与兼容
| 项目 | 说明 |
|---|---|
| 替代型号 | BE1-50（老一代），SEL-501（电子式） |
| 面板兼容性 | 与Basler BE1*/GEC ALSTOM同开孔尺寸 |
| 升级方案 | 加装BE3-TM通信模块（支持Modbus RTU） |
文档索引：
- 技术手册：Basler Doc. BE3-25A-1000-TCH
- 曲线整定表：IEC_Curve_Setting_BE3.xlsx
- 船用证书：LR Type Approval No.123/2023
典型应用案例
- 沙特Jubail海水淡化厂：12台18MW燃气发电机保护（高温55℃环境）
- 加拿大阿尔伯塔油砂矿：重载同步电动机后备保护（-45℃运行）
- 美国海军DDG-1000驱逐舰：非关键配电保护（MIL-STD-1399认证）
BE3-25A 以 纯机械的故障安全特性 成为高干扰环境中的终极保护方案，在电子设备失效时仍能可靠动作。其设计延续了Basler自1940年代以来的机电技术积累，全球累计运行超过50万台，MTBF超过35年。
